Втулка ручки сцепления AP8118432
MarsikusДата: Вторник, 07.06.2016, 02:46 | Сообщение # 1
Город: Харьков
Мотоцикл: Aprilia Pegaso 650ie, H-D XL1200T.
Группа: Проверенные
Сообщений: 522
Сейчас: Offline
Для тех, у кого истёрлась втулка ручки сцепления - вот примитивная моделька, которую можно напечатать.
Печатал с номинальным диаметром отверстия 6,0 мм, так что из-за допуска "в минус" пришлось раздрючить напильником на пару десяток. Модель выложил с диаметром 6,2.
Также выложил на GrabCAD: https://grabcad.com/library....18432-1
Полагаю, что эта ручка стоит не только на Pegaso.

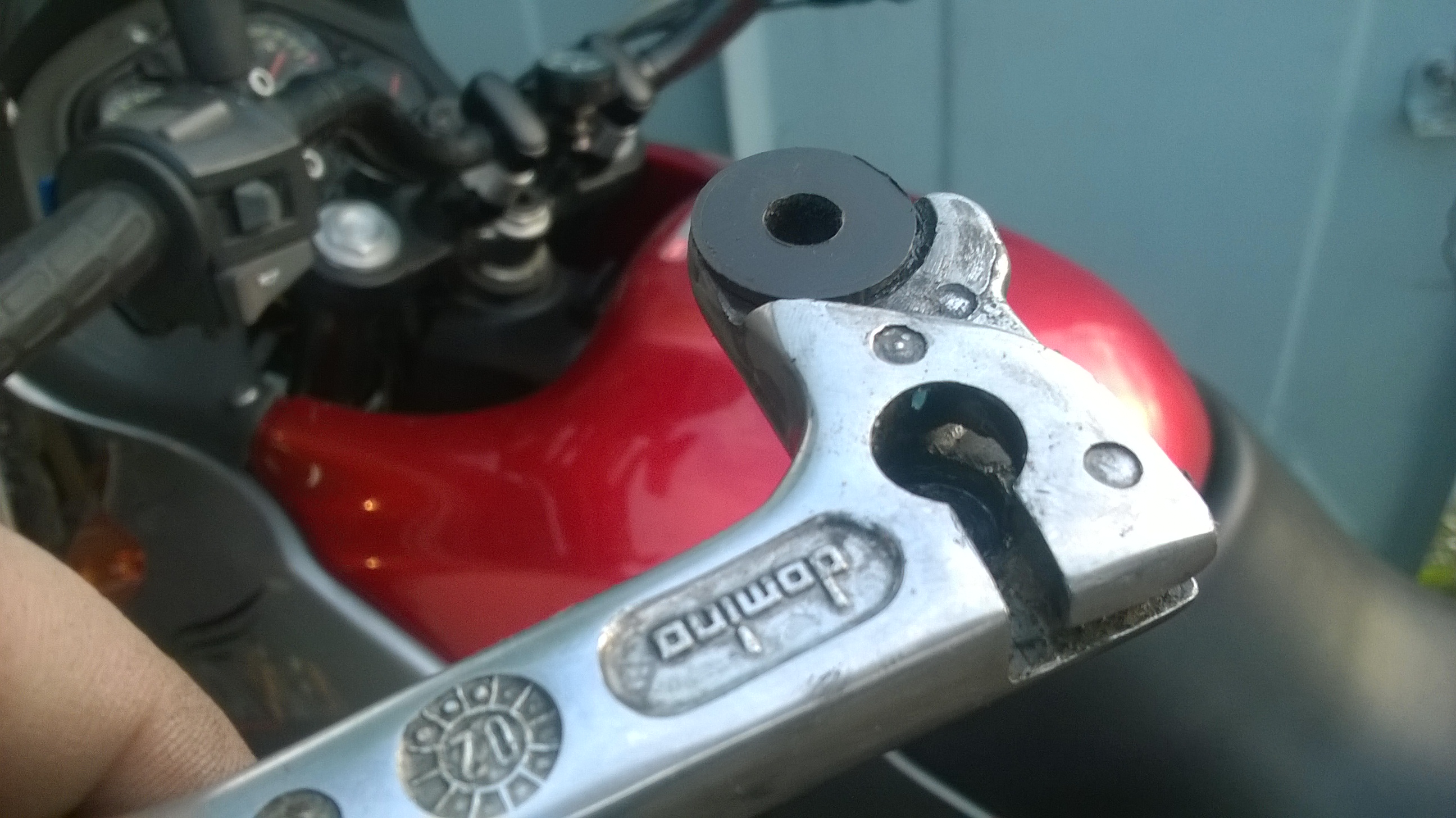

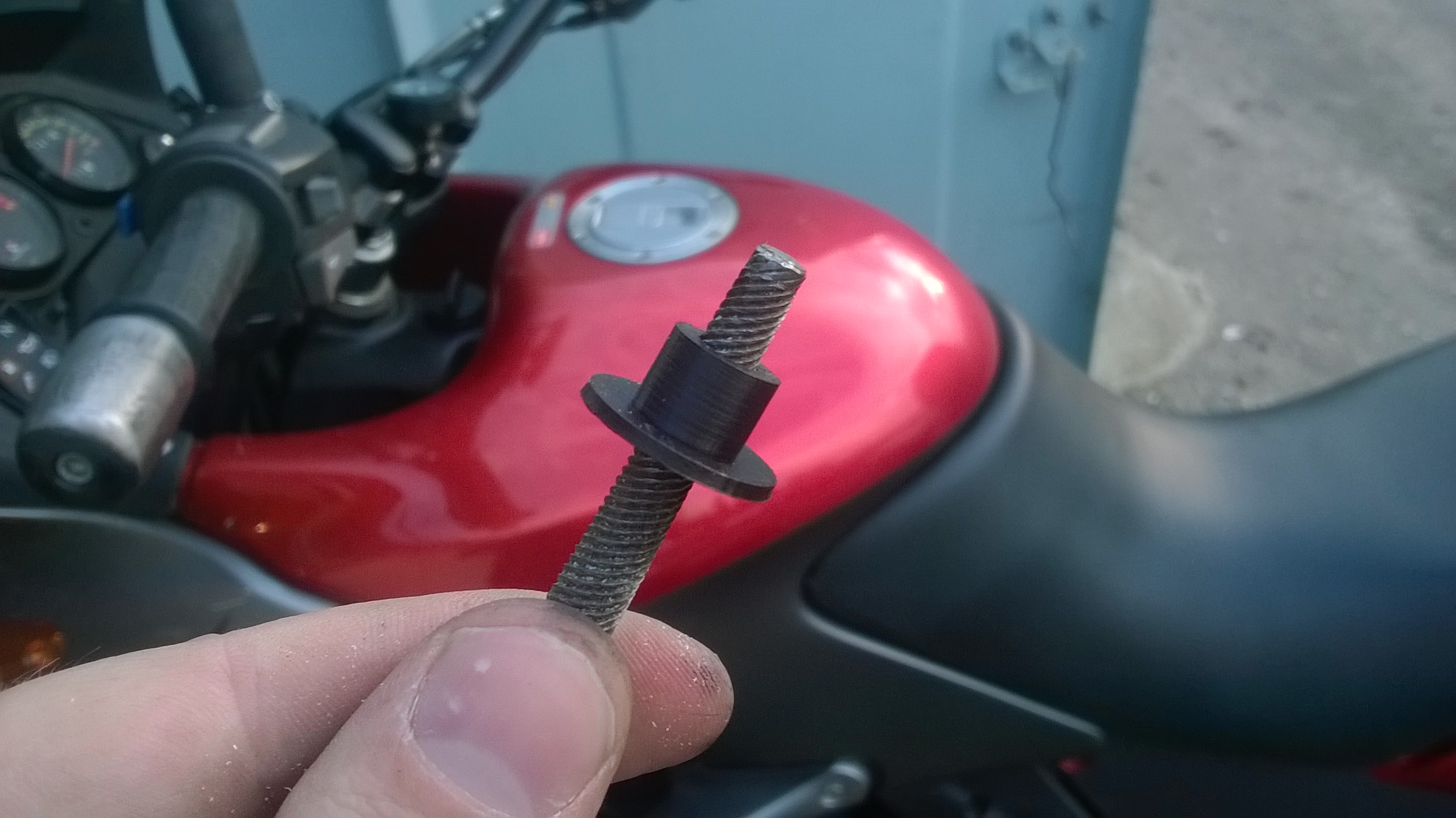

Прикрепления: bushing.dwg (38.5 Kb) · 4667138.jpg (980.6 Kb) · 4439934.jpg (1.01 Mb)


Сообщение отредактировал Marsikus - Вторник, 07.06.2016, 02:47

vovik170Дата: Вторник, 07.06.2016, 09:52 | Сообщение # 2
Город: Минск
Мотоцикл: Aprilia Pegaso 650 1998
Группа: Проверенные
Сообщений: 262
Сейчас: Offline
когда менял рычаг, там в комплекте была такая.

MarsikusДата: Вторник, 07.06.2016, 12:06 | Сообщение # 3
Город: Харьков
Мотоцикл: Aprilia Pegaso 650ie, H-D XL1200T.
Группа: Проверенные
Сообщений: 522
Сейчас: Offline
Да, втулочка идет в комплекте с рычагом, отдельно по-моему не продается. У меня она была протёрта напрочь до дырки в своей стенке, получалась не втулка а эксцентрик и постоянно рвались тросы сцепления.
Напечатал из чего было - ABS пластик, потому сразу две smile Лучше напечатать из полиамида.

LimUSДата: Суббота, 29.10.2016, 10:19 | Сообщение # 4
Город: Severodonetsk
Мотоцикл: Aprilia Pegaso 650 i.e. (Garda)
Группа: Проверенные
Сообщений: 442
Сейчас: Offline
Marsikus, а просто чертеж можно? Принтера нет - придется заказывать товары.
С уважением.


Сообщение отредактировал LimUS - Суббота, 29.10.2016, 10:19

-AS-Дата: Суббота, 29.10.2016, 13:16 | Сообщение # 5
Город: Москва
Мотоцикл: Aprilia Pegaso 650 Trail
Группа: Администраторы
Сообщений: 2209
Сейчас: Offline
Нафига заказывать? Я делал из шпильки втулку, можно из болта.

LimUSДата: Воскресенье, 30.10.2016, 21:43 | Сообщение # 6
Город: Severodonetsk
Мотоцикл: Aprilia Pegaso 650 i.e. (Garda)
Группа: Проверенные
Сообщений: 442
Сейчас: Offline
Я имел ввиду вытачивать. Но хотелось бы чертеж.

MarsikusДата: Вторник, 01.11.2016, 13:02 | Сообщение # 7
Город: Харьков
Мотоцикл: Aprilia Pegaso 650ie, H-D XL1200T.
Группа: Проверенные
Сообщений: 522
Сейчас: Offline
Вечером как дома буду - сброшу чертежик.

MarsikusДата: Среда, 02.11.2016, 00:16 | Сообщение # 8
Город: Харьков
Мотоцикл: Aprilia Pegaso 650ie, H-D XL1200T.
Группа: Проверенные
Сообщений: 522
Сейчас: Offline

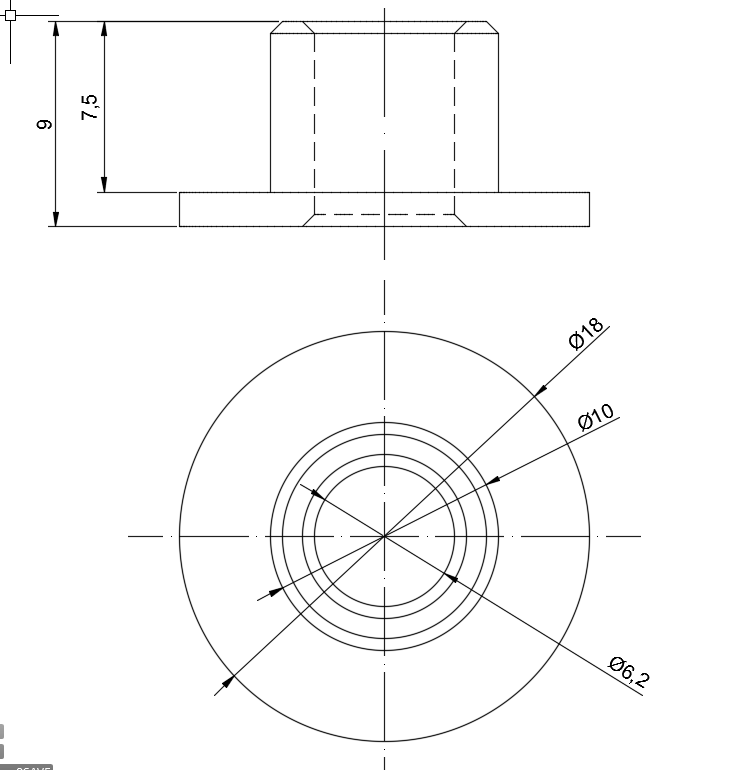

Прошу прощения за свинское оформление эскиза, просто сейчас не хотелось ничего настраивать для черчения.
Прикрепления: 6468763.png (51.6 Kb)
